Engranaje helicoidal de tierra DIN6 de 1,5 M

Hogar / Producto / Equipo de tierra / Engranaje helicoidal de tierra DIN6 de 1,5 M
Engranaje helicoidal de tierra DIN6 de 1,5 M
  • Engranaje helicoidal de tierra DIN6 de 1,5 M
  • Engranaje helicoidal de tierra DIN6 de 1,5 M
Equipo de tierra

Engranaje helicoidal de tierra DIN6 de 1,5 M

Especificaciones
Grado de precisión: DIN 6
Material: 20CrMnTi
Tipo: Estante helicoidal
Ángulo de la mano izquierda: 19°31'42"
Tratamiento de dureza: carburación general, HRC55–60
Proceso de fabricación: Rectificado de engranajes

Este engranaje helicoidal de tierra DIN6 de 1,5 M se fabrica mediante un avanzado proceso de rectificado de engranajes, que ofrece una precisión excepcional tanto en el perfil como en el paso de los dientes. Con desviaciones controladas dentro de un rango muy estrecho, cada malla de engranajes logra precisión y estabilidad constantes. Este rendimiento es crucial para aplicaciones que requieren relaciones de transmisión exactas, como instrumentos de precisión y máquinas herramienta de alta gama. En los equipos ópticos, por ejemplo, este engranaje garantiza un movimiento y posicionamiento precisos de la lente, lo que contribuye directamente a una buena calidad de imagen.

Funcionamiento silencioso para entornos sensibles al ruido
La superficie del engranaje finamente rectificada minimiza el impacto y la fricción durante el engrane, reduciendo significativamente el ruido operativo y la vibración. Este funcionamiento silencioso hace que los engranajes helicoidales de tierra sean ideales para entornos con estrictos requisitos de control de ruido, como dispositivos médicos y sistemas de automatización de oficinas. En los hospitales, por ejemplo, estos equipos garantizan que el equipo de diagnóstico funcione silenciosamente sin molestar a los pacientes ni al personal médico.

Alta resistencia al desgaste para una vida útil prolongada del equipo
El proceso de rectificado mejora la densidad de la superficie, aumentando la dureza y la resistencia al desgaste del engranaje. Cuando funcionan bajo cargas pesadas y ciclos de trabajo largos, los engranajes helicoidales rectificados experimentan un desgaste significativamente menor que los engranajes mecanizados convencionalmente. Esto da como resultado intervalos de mantenimiento más largos y una mayor longevidad general del equipo, lo que reduce principalmente los costos operativos. En maquinaria pesada y equipos de construcción, estos engranajes soportan entornos hostiles y cargas de trabajo exigentes, manteniendo un rendimiento confiable en el tiempo.

Amplia compatibilidad para diversas aplicaciones industriales
Ya sea que se aplique a engranajes rectos, engranajes helicoidales o engranajes helicoidales, la tecnología de rectificado de engranajes mejora significativamente el rendimiento general. Los engranajes helicoidales terrestres se utilizan ampliamente en la industria aeroespacial, la fabricación de automóviles, la robótica y los sistemas de producción automatizados. En los motores de aeronaves, ayudan a garantizar un funcionamiento estable y eficiente, apoyando la seguridad del vuelo. En las transmisiones automotrices, permiten cambios de marcha suaves, mejorando la comodidad y el control de la conducción.

Con su excepcional precisión, funcionamiento silencioso, alta resistencia al desgaste y amplia adaptabilidad, los engranajes helicoidales de tierra son un componente integral en los sistemas industriales modernos e impulsan el avance de la ingeniería de alto rendimiento y alta precisión.

Contáctenos
PREV：Engranaje helicoidal de tierra DIN6 2M
SIGUIENTE：No hay próximo artículo

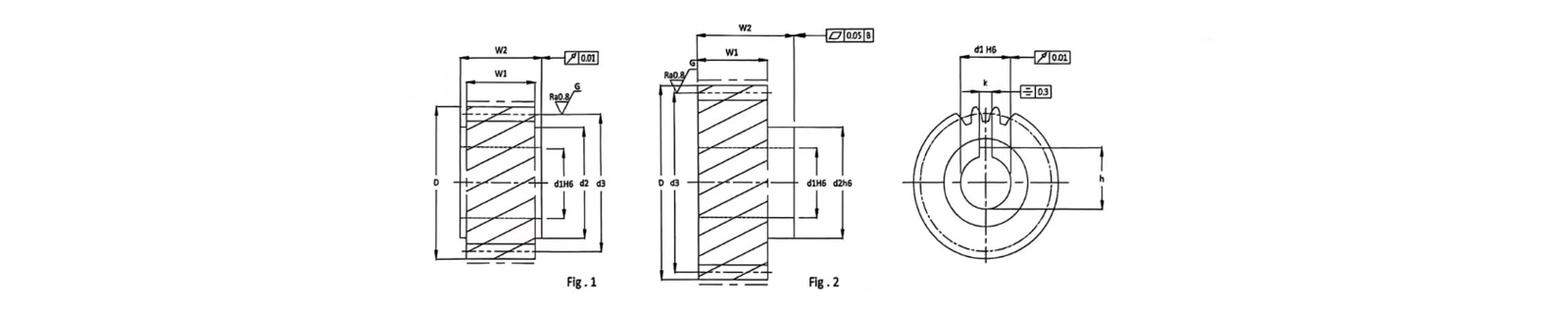

  • Código Fig. DIN Número de dientes d1 d2 d3 D W1 W2 K H Fta kN KG
    Módulo 1.5
    YCMCL1520 1 -DIN6 20 11 25 31.83 34.83 20 22 4 12.8 4.48 0.1
    YCMCL1520 1 -DIN6 20 13 25 31.83 34.83 20 22 5 15.3 4.48 0.1
    YCMCL1520 1 -DIN6 20 14 25 31.83 34.83 20 22 5 16.3 4.48 0.1
    YCMCL1520 1 -DIN6 20 16 25 31.83 34.83 20 22 5 18.3 4.48 0.1
    YCMCL1520 2 -DIN6 20 16 25 31.83 34.83 20 30 5 18.3 4.48 0.11
    YCMCL1520 2 -DIN6 20 16 24 31.83 34.83 20 50 * * 4.48 0.15
    YCMCL1521 2 -DIN6 21 16 30 33.42 36.42 20 46 5 18.3 5.29 0.3
    YCMCL1522 2 -DIN6 22 16 25 35.01 38.01 20 30 5 18.3 5.56 0.14
    YCMCL1525 2 -DIN6 22 16 24 35.01 38.01 20 50 * * 5.56 0.18
    YCMCL1525 2 -DIN6 25 16 30 39.78 42.78 20 46 5 18.3 6.37 0.18
    YCMCL1525 2 -DIN6 25 16 25 39.79 42.79 20 30 5 18.3 6.37 0.18
    YCMCL1525 2 -DIN6 25 16 24 39.79 42.79 20 50 * * 6.37 0.22
    YCMCL1530 2 -DIN6 30 16 25 47.75 50.75 20 30 5 18.3 7.12 0.27
    YCMCL1530 2 -DIN6 30 16 24 47.75 50.75 20 50 * * 7.12 0.31
